V industrijskih in gradbenih cevovodnih sistemih,Cevni kompenzatorji(znani tudi kot ekspanzijski spoji ali fleksibilni kompenzatorji) služijo kot ključne komponente, ki absorbirajo gibe, lajšajo napetost in ohranjajo celovitost sistema v različnih pogojih delovanja.
Na začetku je tukaj tipičen povzetek specifikacij za visokokakovostni kovinski cevni kompenzator z mehom:
| Parameter | Tipična vrednost/razpon |
|---|---|
| Nazivni premer (DN) | DN 50 – DN 2400 mm |
| Nazivni tlak | Do 2,5 MPa (ali več za posebne izvedbe) |
| Najvišja delovna temperatura | Do ~450 °C (ali več za eksotične zlitine) |
| Zmogljivost gibanja | Aksialni, bočni, kotni premik (odvisno od izvedbe) |
| Material meha | Nerjavno jeklo (ali visokotemperaturne zlitine) |
| Končne povezave | Po potrebi varjeni konci, s prirobnico, z navojem ali z utori |
| Življenjska doba oblikovanja / cikli | Zasnovan za visoko število ciklov utrujenosti; pričakovana desetletja ob pravilni izbiri |
Ta tabela s specifikacijami poudarja bistvene parametre oblikovanja in ponazarja strokovno strogost, ki stoji za izbiro izdelkov. Vsebina, ki sledi, raziskuje, zakaj so kompenzatorji pomembni, kako delujejo in so izbrani ter nastajajoče trende, ki oblikujejo njihovo prihodnost.

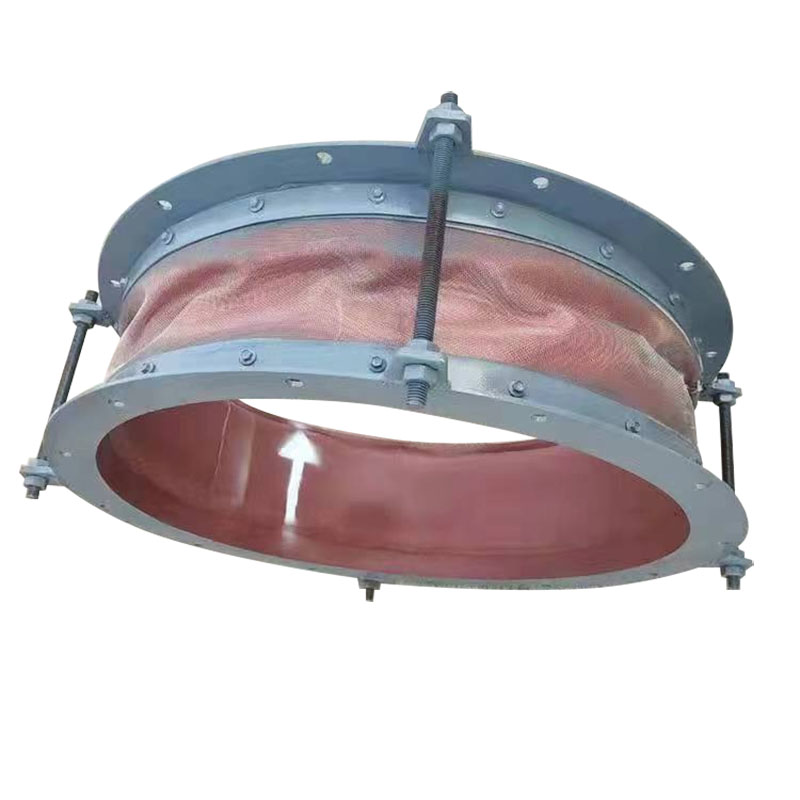

Cevni kompenzator je prilagodljiva naprava, nameščena v cevnem sistemu za absorbiranje mehanskih deformacij zaradi toplotnega raztezanja, krčenja, vibracij, nihanj tlaka, neusklajenosti, posedanja ali potresne dejavnosti. V praksi je veliko kompenzatorjev izdelanih z enim ali več kovinskimi mehi (valoviti upogljivi elementi) ter priključki in podporno strojno opremo.
Absorbira toplotno raztezanje/krčenje: Preprečuje napetost in deformacijo cevi, ko temperaturne spremembe povzročijo raztezanje ali krčenje.
Izolacija tresljajev in udarcev: deluje kot blažilni element, ki zmanjšuje prenos tresljajev ali tlačnih sunkov iz opreme (črpalke, kompresorji itd.) v cevni sistem.
Kompenzacija poravnave: Popravi majhne odmike ali neporavnanosti, ki nastanejo med namestitvijo ali zaradi premikanja strukture.
Zmanjšanje napetosti: Zmanjša napetosti na nosilcih, prirobnicah, ventilih in opremi z lokalizacijo absorpcije gibanja.
Prilagodite se posedanje ali potresni premik: Pomaga ohranjati celovitost pri premikanju temeljev ali potresnem delovanju, tako da omogoča nadzorovan premik.
Tako kompenzator postane strukturni »blažilnik«, ki ščiti toge dele cevnega sistema pred poškodbami in okvarami z lokaliziranjem prožnosti, kjer je to potrebno.
Cevovodi se vedno soočajo z mehanskimi obremenitvami zaradi temperaturnih ciklov, nihanj tlaka in dinamičnih obremenitev. Brez ustrezne prilagoditve lahko te napetosti povzročijo pokanje zaradi utrujenosti, puščanje ali katastrofalno okvaro. Kompenzator je inženirska rešitev, ki razbremeni te napetosti in izboljša robustnost sistema.
Zmanjšanje stresa in dolgoživost
Z absorbiranjem raztezanja in krčenja kompenzatorji preprečujejo kopičenje toplotne napetosti v ceveh, ventilih in spojih ter s tem podaljšujejo življenjsko dobo.
Kompaktnost in prostorska učinkovitost
V primerjavi z dolgimi razteznimi zankami ali zavoji kompenzatorji zagotavljajo absorpcijo premika v kompaktnem paketu.
Nižje strukturne obremenitve
Naprava zmanjša prenos obremenitve na sidra ali gradbene konstrukcije, kar zmanjša potrebo po preveč načrtovanih podporah.
Poenostavljena postavitev sistema
Z lokalizirano prilagodljivo kompenzacijo postane zasnova cevi bolj enostavna, kar zmanjša kompleksnost.
Nadzor hrupa in vibracij
Zmanjšanje tresljajev in utripanja pomaga zmanjšati raven hrupa in ščiti občutljivo opremo.
Prilagodljivost na različne pogoje
Dobro izbran kompenzator se lahko spoprime z večsmernimi pomiki (aksialnimi, bočnimi, kotnimi).
Prihranki v življenjskem ciklu
Čeprav so začetni stroški višji kot pri togih povezavah, prihranki zaradi zmanjšanega vzdrževanja, izpadov in predelav pogosto upravičijo stroške.
Morebitne omejitve, ki jih je treba upoštevati
Obseg kompenzacije je končen - preveliko gibanje, ki presega načrt, je škodljivo.
Tlačni pritisk je treba upravljati, zlasti pri aksialnih tipih.
Stroški modelov z visokim ciklom in visoko temperaturo se lahko znatno povečajo.
Pravilna namestitev, poravnava in podpora so ključnega pomena za delovanje; napačna uporaba povzroči zgodnjo odpoved.
Glede na te kompromise je treba uporabo kompenzatorja upravičiti s temeljito toplotno obremenitvijo in mehansko analizo. V številnih aplikacijah – zlasti v elektrarnah, petrokemičnih, HVAC in industrijskih obratih – koristi občutno prevladajo nad dodatnimi stroški.
Aksialni kompenzatorji
Upoštevajte samo aksialni raztezek/stiskanje. Idealno za ravne proge z dobro definiranimi fiksnimi točkami.
Bočni kompenzatorji
Prilagodite stranski premik; vezne palice, ki se pogosto uporabljajo za nadzor gibalnih sil.
Kotni kompenzatorji
Zasnovan za upogibanje pod kotom glede na vrtišče.
Univerzalni (več spodnjih) kompenzatorji
Združite aksialno + bočno + kotno fleksibilnost v eni enoti — uporabno pri zapletenih geometrijah cevi.
Uravnotežen pritisk (uravnotežen potisk)
Notranja geometrija nevtralizira pritisk in zmanjšuje obremenitev sidrnih struktur.
Mehovi in povezovalni deli morajo biti izbrani iz nerjavečega jekla, nikljevih zlitin ali drugih materialov, združljivih s tekočino, temperaturo in okoljskimi pogoji.
V korozivnih ali visokotemperaturnih sistemih se lahko uporabljajo eksotične zlitine (Inconel, Hastelloy) ali obloge.
Ocenite celotno pričakovano potovanje (aksialno, bočno, kotno) v temperaturnih ciklih. Izberite zasnovo, ki nudi rezervo in visoko zmogljivost ciklične utrujenosti.
Zagotovite, da nazivni tlak in temperatura kompenzatorja ustrezata ali presegata sistemske pogoje z varnostnimi rezervami.
Izberite zvarjene, prirobnične, žlebičaste ali navojne konce, ki ustrezajo vašemu sistemu. Potrdite, da je dovolj prostora za namestitev (vključno za prihodnje premikanje). Omogočite pregled in dostop za vzdrževanje.
Ustrezno zunanje sidranje in vodenje preprečuje neželeno upogibanje ali upogibanje kompenzatorja. Morda bodo potrebne omejitve za omejitev premika ali nadzor poti obremenitve.
Element meha se upogne (zloži ali razpre) kot odgovor na spremembe dolžine cevi ali premike poravnave.
Pri aksialnih gibih se gube stisnejo ali razširijo in absorbirajo premik.
Pri bočnem ali kotnem gibanju se meh ustrezno upogne ali navori (odvisno od izvedbe).
Vezni drogovi ali zunanja vodila lahko nadzorujejo smer sile in preprečujejo prekomerno raztezanje.
Za zmanjšanje turbulence toka in omejitev izpostavljenosti meha silam tekočine se lahko uporabijo notranje vodilne cevi, rokavi ali ojačitev.
Poravnava: zagotovite, da je kompenzator poravnan s cevjo, da preprečite stransko obremenitev.
Sidra in vodila: Namestite sidra, vodila in omejitve v skladu z načrti.
Preskus gibanja: Pred zagonom premaknite kompenzator skozi njegov polni hod, da preverite zračnost.
Toplotna prednapetost: Včasih se za centriranje kompenzatorja v njegovem območju uporabi hladna predkompresija.
Podpora: Kompenzator mora biti podprt kot del zasnove cevi, da se prepreči povešanje.
Varjenje/prirobničenje: uporabljajte ustrezne tehnike varjenja in prirobničenja, pri čemer se izogibajte popačenju.
Redni vizualni pregled: Poiščite razpoke, deformacije ali znake utrujenosti.
Preverjanje puščanja: Pazite na puščanje okoli zvarov ali tesnil.
Spremljanje ciklov: zabeležite število ciklov in primerjajte z načrtovano življenjsko dobo.
Nadzor vibracij: Zagotovite, da ravni vibracij ostanejo znotraj sprejemljivih mejnih vrednosti.
Načrtovanje zamenjave: Na podlagi obrabe načrtujte zamenjavo pred odpovedjo.
Čiščenje: Meh in okolica naj bodo brez ostankov, ki bi se lahko drgnili ali odrgnili.
Pametni / senzorsko omogočeni kompenzatorji
Vdelava merilnikov napetosti, senzorjev premika ali senzorjev za spremljanje zdravja za napovedovanje utrujenosti in opozarjanje na vzdrževanje.
Napredne zlitine in premazi
Uporaba visoko zmogljivih materialov (nikljeve zlitine, keramične prevleke) za ekstremna okolja (superkritični, agresivni fluidi).
Kompaktne večosne zasnove
Nove geometrije omogočajo večjo prilagodljivost pri manjših odtisih za tesne namestitve.
Aplikacije za aditivno proizvodnjo
Uporaba 3D-natisnjenih prehodnih delov ali kompleksnih geometrijskih elementov za optimizacijo delovanja.
Integracija z Digital Twin & Predictive Analytics
Spremljanje obnašanja kompenzatorja med delovanjem v živo in integracija v digitalne dvojčke naprave za napovedno vzdrževanje.
Medtem ko si trgi prizadevajo za večjo učinkovitost, višje pritiske/temperature in nižje marže, se morajo kompenzatorji razvijati. Sistemi, kot so ultra-superkritične elektrarne, napredni kemični reaktorji in nove energetske aplikacije (npr. vodikovi sistemi), postavljajo zahtevnejše zahteve. Kompenzator prihodnosti se mora ne le zanesljivo upogniti, temveč tudi zagotavljati diagnostične povratne informacije in se brezhibno integrirati v pametne sisteme.
Proizvajalci ter skupine za raziskave in razvoj veliko vlagajo v analitiko življenjskega cikla, senzorje, nove materiale in modularizacijo kompenzatorskih sistemov. Povpraševanje po obnovljivih virih energije, LNG, prenosu vodika, daljinskih energetskih sistemih in napredni proizvodnji narašča. Poudarek se premika od čiste mehanske robustnosti k inteligentnim integriranim sistemom.
V: Kako ugotoviti, ali uporabiti aksialni, bočni ali kotni kompenzator?
O: Izračunajte pričakovane pomike v vsaki smeri na podlagi toplotnega raztezanja cevi, toleranc poravnave, odmika nosilcev ali posedanja. Če je večina aksialnih, lahko zadostuje aksialni kompenzator. Če je prisoten bočni ali kotni neusklajenost, razmislite o bočnem, kotnem ali univerzalnem kompenzatorju. Pri tej odločitvi je pogosto vodilo napredna analiza (končni element, analiza napetosti).
V: Kaj se zgodi, če kompenzator deluje zunaj predvidenega obsega gibanja?
O: Delovanje preko konstrukcijskih omejitev lahko povzroči utrujenost kovine, upogibanje, preobremenitev v mehu ali konektorjih in morebitno okvaro (pokanje ali puščanje). Resno ogroža življenjsko dobo cikla in lahko povzroči nenadno, katastrofalno okvaro. Zato so konstrukcijske varnostne meje in omejitve kritične.
Cevni kompenzatorji so bistveni za prožne, učinkovite cevne sisteme, saj nudijo razbremenitev, dušenje tresljajev in korekcijo poravnave. Prava kombinacija materialov, zmogljivosti gibanja in sistemske integracije je ključnega pomena za dolgoročno delovanje. Z vzponom pametnih sistemov in povpraševanjem po večji operativni učinkovitosti se kompenzator razvija – ne le kot pasivna mehanska komponenta, temveč kot inteligentno, nadzorovano sredstvo v sodobnih cevovodnih omrežjih.
